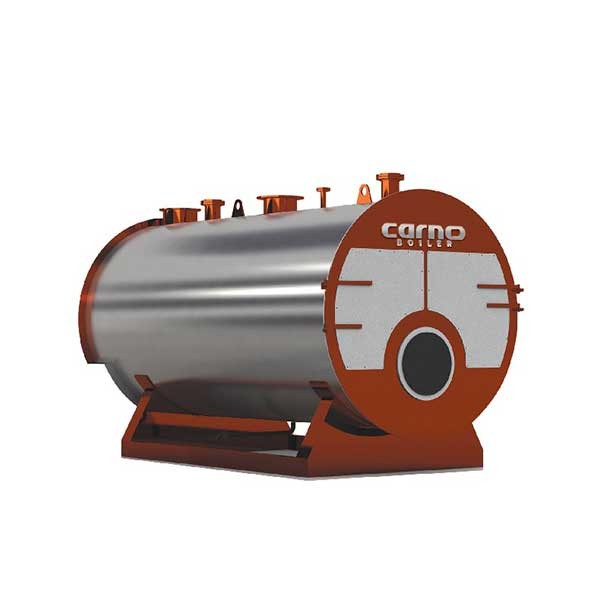

راهنمای انتخاب و خرید دیگ بخار فایرتیوب کارنو مدل تک کوره:
دیگ های بخار کارنو (carno) از نوع فایر تیوب که دارای ۳ مدله : عمودی ، تک کوره و دوکوره می باشند که از نوع چهار و سه پاس رپر دار، دارای وت بک (wet back) با فشار کاری ۶ الی ۲۰ بار (bar) طراحی شده و طبق استاندارد EN12953 و B.S.2790 و استاندارد ملی ۴۲۳۱ تولید می گردند.

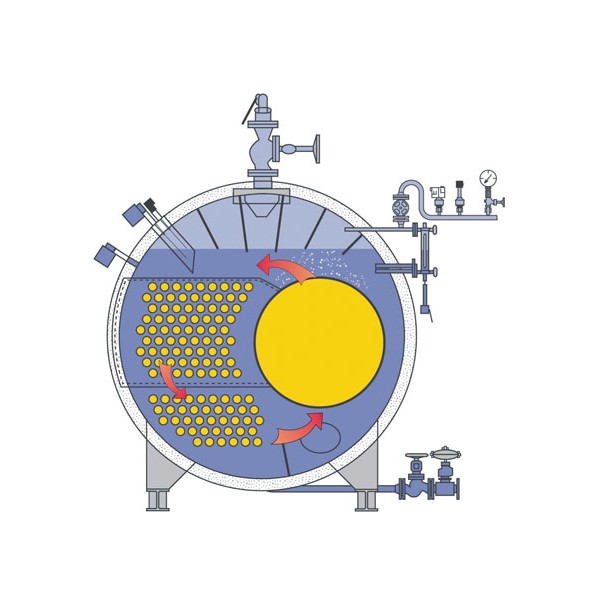

در ديگ های بخار فایر تیوب (Fire Tube)، گاز داغ از داخل لوله ها ميگذرد و آب ورودي به ديگ بخار را كه در تماس با سطح خارجي لوله است، به بخار تبديل مي كند. ديگ هاي بخار فایر تیوب عموماً براي ظرفيت هاي نسبتاً كم و فشارهاي بخارآب كم تا متوسط بكار مي رود. بعنوان راهنمايي، ديگهاي بخار فایر تیوب براي نرخ بخار تا ۱۲۰۰۰ كيلو گرم بر ساعت و تا فشار ۱۸ كيلوگرم بر سانتيمتر مربع با ديگر انواع آن رقابت مي كند و براي عملكرد، با سوخت نفت، گاز، يا سوخت جامد نيز توليد مي شوند. امروزه به دلایل اقتصادي، بيشتر ديگ هاي بخار فایر تیوب ، بصورت يكپارچه مي باشند.
ديگ بخار بايد با حداقل فاصله هاي زير نصب گردد:
عمودي ۱۲۰۰ ميليمتر
كناره ها و پشت ۱۲۰۰ ميليمتر
جلو ۱۲۰۰ ميليمتر
فاصله ها با در نظر گرفتن موقعيت دستگاه و چرخش راحت درب ها در عقب و جلو و فضاي مورد نياز براي بيرون آوردن لوله ها، افزايش خواهد يافت.
در مخزن دیگ بخار کارنو، آب از طریق احتراق سوخت هایی همچون گاز، گازوئیل و یا مازوت (نفت سیاه) انرژی برق و یا انرژی هسته ای گرم می شود. و تحت فشار قرار می گیرد. این مخزن، علاوه بر آب، برای گرمایش سیالات دیگر نیز کاربرد دارد و جهت انتقال گرمای تولیدی توسط فرایند احتراق به آب داخل محفظه، مجموعه ای از لوله ها در اطراف مخزن وجود دارند تا گرما به آب برسد و آب را تبخیر کند. این لوله ها و همچنین ورقه های به کار رفته باید از نوع آتش خوار و فاقد درز باشند و ضخامت آنها باید با توجه به ظرفیت و فشار کاری بویلر تعیین شود.
دیگ های بخار در دو جنس چدنی و فولادی وجود دارند اما بیشتر دیگ های (carno) از فولاد ساخته شده اند که بخش داخلی دیگ بخار شامل دو قسمت می باشد: طرف آتش و طرف آب ، به همه سطوحی که در طرف آتش دیگ بخار قرار دارد سطح گرمایی گفته می شود. همه قسمتهای داخلی یک دیگ بخار که تحت فشار بالا قرار می گیرند از آلیاژهای آهنی ساخته شده است.
ویژگی های دیگ بخار دیگ بخار فایرتیوب کارنو مدل تک کوره:
- طراحی شده طبق استاندارد EN12953 و B.S.2790 و استاندارد ملی ISIRI 4231
- ظرفیت از ۱۰۰۰ تا ۱۶۰۰۰ کیلو گرم بر ساعت با فشار کاری ۱۰ الی ۲۰ بار
- تجهیزات کنترلی تمام اتوماتیک
- دارای راندمان و سطح حرارتی بالا به علت طراحی منحصر بفرد
- دارای گواهی تایید متریال مصرفی از شرکت مرجع بازرسی سازمان استاندارد ایران
- به منظور افزایش راندمان حرارتی در تیوبها، بویلرها مجهز به TURBULATOR میباشد
- تعبیه دمپر در قسمت دودکش دیگ ها به منظور جلوگیری از پرت حرارت و صرفه جوئی در سوخت
